氣動薄膜雙座調節閥主要技術參數
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數(KV) | 直線 | 10 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1600 |
等百分 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
壓蓋形式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
閥芯形式 | 雙座柱塞導向型閥芯 | |||||||||||||
流量特性 | 直線性、等百分比 | |||||||||||||
氣動薄膜雙座調節閥執行器技術參數
配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
供氣壓力 | 140～400KPa | ||||
氣源接口 | RC1/4" | ||||
環境溫度 | -30～+70℃ | ||||
可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
氣動薄膜雙座調節閥主要零件材料
1 | 底座 | WCB | 304 | 316 | 316L |
2 | 閥體 | WCB | 304 | 316 | 316L |
3 | 閥芯 | 304 | 304 | 316 | 316L |
4 | 閥座 | 304 | 304 | 316 | 316L |
5 | 銅套 | 黃銅 | |||
6 | 導向套 | 304 | 304 | 316 | 316L |
7 | 墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 |
8 | 閥蓋 | WCB | 304 | 316 | 316L |
9 | 閥桿 | 304 | 304 | 316 | 316L |
10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
11 | 填料壓蓋 | WCB | 304 | 316 | 316L |
12 | 螺栓 | 25 | 0Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
氣動薄膜雙座調節閥主要性能指標
項目 | 不帶定位器 | 帶定位器 | ||
基本誤差% | ±5.0 | ±1.0 | ||
回差% | 3.0 | 1.0 | ||
死區% | 3.0 | 0.4 | ||
始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
始點 | ±5.0 | ±1.0 | ||
氣關 | 始點 | ±5.0 | ±1.0 | |
終點 | ±2.5 | ±1.0 | ||
額定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×閥額定容量 | |||
可調范圍R | 30：1 | |||

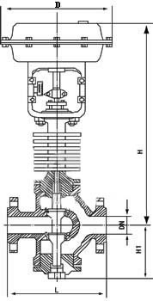

氣動薄膜雙座調節閥外形圖
 |  |
氣動薄膜雙座調節閥安裝連接尺寸
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
H3 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
D | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
